一种简易短波环形天线(magnetic loop)的制作实例

身居城市市区或郊区喜欢收听短波的朋友们可能有同感,即:无论使用长线天线或拉杆天线,5MHz以下频段干扰严重,电台难以收听。这种电场杂波对低频短波干扰的程度比中波更为严重。为了改善该波段的收听质量,在查阅大量中外文资料的基础上,确定试制短波环形天线(国外称之为magnetic loop)。

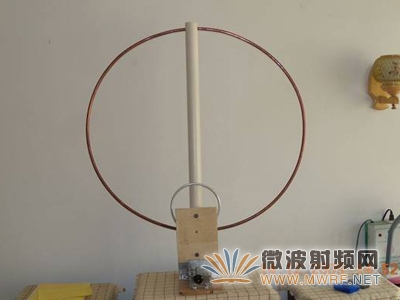

成品如图1。

一种简易短波环形天线的制作实例

图1

国外资料推荐使用直径10mm紫铜管弯成直径为85-90cm环形作为初级线圈,考虑到重量,操作方便等因素,从铜铝材商店购进直径为13mm的紫铜管2.8m,弯成直径为87cm的铜环。同时,采用1m的50塑料管支撑铜环。这是铜环上部的固定点(图2)

一种简易短波环形天线的制作实例

图2

铜环下部的固定点(图3)。这里要注意的是要在铜管的两端钻好小洞,小洞可以拧上螺丝并可固定小焊片。铜环两端固定完毕后,固定好焊接好引线的焊片,并将引线引出塑料管。

一种简易短波环形天线的制作实例

图3

制作一个木板支架(图4),注意要非常牢靠。

一种简易短波环形天线的制作实例

图4
